雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號
注意事項
1:測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。
2:若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
3:理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
4:對于過溢保護，可定義一段安全距離附加在盲區上。
5:最小測量范圍與天線有關。
雷達液位計安裝要求:
1. 推薦距離(1)墻至安裝短管的外壁。
2. 離罐壁為罐直徑1/6處，最小距離為200mm。
3. 不能安裝在入料口的上方(4)。
注意事項:測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。對于過溢保護，可定義一段安全距離附加在盲區上。最小測量范圍與天線有關。
導波雷達液位計選型:
雷達液位儀是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式、桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表內的接收器，并將距離信號轉化成物位信號。

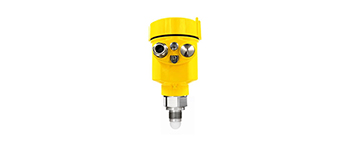

雷達物位計
應 用:液體、粉料、固體顆粒、帶浮頂?shù)臍怏w
測量范圍:70米
過程連接:螺紋、法蘭
過程溫度:-40-800°
過程壓力:-1.0-20bar
精 度:<0.1%
頻率范圍:6GHZ--80GHZ
防護等級:ExiaⅡC T6/IP67
信號輸出:4-20mA (兩線)
4-20mA/HART(兩線)
4-20mA/HART(四線)
應 用:液體、粉料、固體顆粒
測量范圍:30米
過程連接:螺紋、法蘭
過程溫度:-200-400°
過程壓力:-1.0-400bar
精 度:<0.1%
頻率范圍:100MHZ--1.8GHZ
防護等級:ExiaⅡC T6/IP67
信號輸出:4-20mA (兩線)
4-20mA/HART(兩線)
4-20mA/HART(四線)
DEC-LEDC3富蘊導波雷達物位計
應 用:液體、粉料、固體顆粒
測量范圍:6米
過程連接:螺紋、法蘭
過程溫度:-40-250°
過程壓力:-1.0-20bar
精 度:<0.1%
頻率范圍:100MHZ--1.8GHZ
防護等級:ExiaⅡC T6/IP67
信號輸出:4-20mA/HART(兩線)
優勢及應用:
1、雷達液位計可以測量液體、固體介質比如:原油、漿料、原煤、粉煤、揮發性液體等;
2、可以在真空中測量可以測量所有介質常數>1.2的介質，測量范圍可達70m;
3、供電和輸出信號通過一根兩芯線纜(回路電路),采用4…20mA輸出或數字型信號輸出;
4、非接觸式測量安裝方便采用極其穩定的材料牢固耐用，精確可靠分辨率可達1mm;
5、不受噪音、蒸汽、粉塵、真空等工況影響;
6、不受介質密度和溫度的變化，過程壓力可達400bar,介質溫度可達-200℃至800℃;
7、安裝方式有多種可以選擇:頂部安裝、側面安裝、旁通管安裝、導波管安裝;
8、調試可多種方式選擇:采用編程模塊調試(相當于一個分析處理儀表)、SOFT軟件調試、HART手持編程器調試，調試起來方便快捷。
